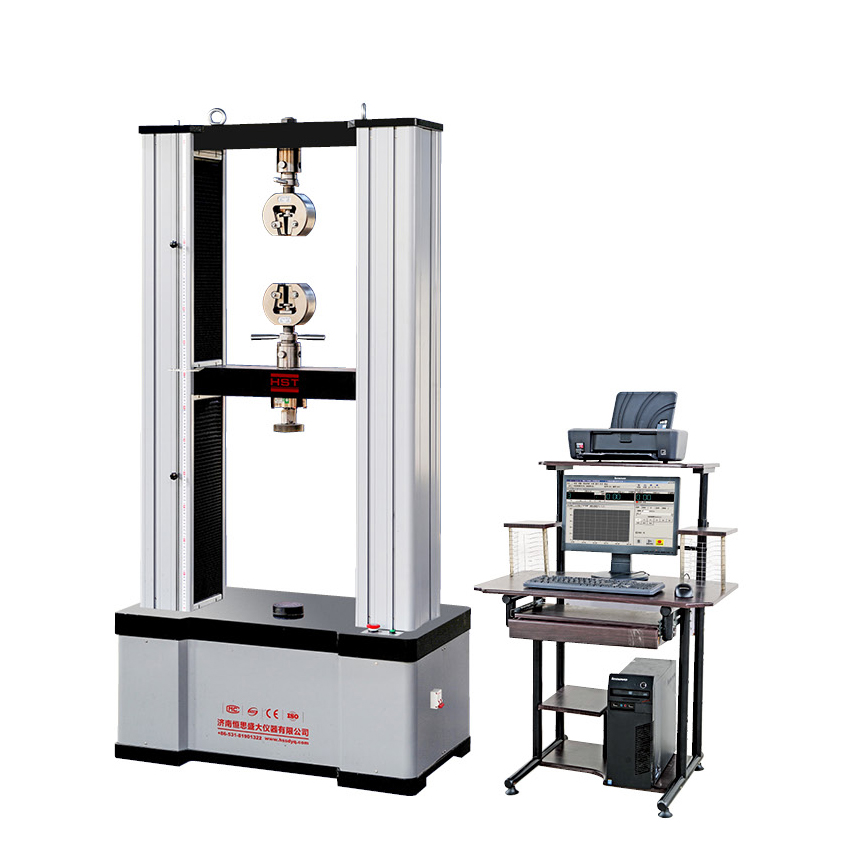

200噸拉力試驗機 產品詳情 該拉力試驗機|拉力試驗機主要用于金屬材料拉伸、壓縮、彎曲、剪切等試驗,可實現等速率加荷、等速率變形、等速率位移等試驗，并可在試驗中實現力、變形、

200噸拉力試驗機主要用途

該拉力機|拉力試驗機主要用于金屬材料的拉伸、壓縮、彎曲、剪切等試驗,可實現等速率加荷、等速率變形、等速率位移等試驗，并可在試驗中實現力、變形、位移三段控制，各控制之間可平滑轉換,滿足GB/T228金屬拉伸試驗規定要求,試驗機電氣系統具有力控制、變形控制和位移控制三種控制方式，在試驗過程中三種控制方式可以按照設定程序平滑切換,試驗軟件可以自動求取ReH(上屈服強度)、ReL(下屈服強度)、Rp0.2(規定非比例延伸強度)、Rt0.5(規定總延伸強度)、Rm(抗拉強度)、E(彈性模量)等參數。試驗參數通過計算機采集和軟件處理能自動控制試驗過程和自動求出試驗結果。由微機屏幕實時顯示試驗曲線和試驗結果，由打印機打印試驗報告和試驗曲線。

200噸拉力試驗機技術參數

拉力試驗機型號：WAW600、WAW1000、WAW1500、WAW2000.

1,試驗力：600KN、1000KN、1500KN、2000KN；

2,試驗力級別：1級/0.5級；

3,試驗力測量范圍：2%--100%FS；

4,試驗力示值誤差：≤示值的±1%；

5,力分辨率：≥1/300000FS滿量程；

6,位移示值誤差：≤示值的±1%；

7,位移分辨率：0.01mm;

8,活塞移動速度：0.2~70mm/min（無極調速，不分檔）；

9,橫梁調整速度：：120mm/min；

10,活塞行程：250mm；

11,安全保護裝置：機械限位保護和軟件過載保護；

12,有效拉伸空間：650mm；

13,有效壓縮空間：550mm；

14,立柱間距：550mm,650mm,650mm,700mm；

15,夾緊方式：液壓自動夾緊；

16,圓試樣夾持范圍：φ6-φ40mm，φ13-φ60mm，φ26-φ70mm，φ26-φ80mm；

17,板試樣夾持范圍：0-30mm,0-40mm,0-50mm,0-60mm；

18,上下壓盤尺寸：204×204mm；

19,主機外形尺寸：945×654×2186mm,1010×7500×2225mm,1200×1050×2860mm；

20,主機電源：0.75KW/AC380V±10%,1KW/AC380V±10%,1.1KW/AC380V±10%；

21,油源控制柜尺寸：960×630×900mm,960×630×900mm,960×630×900mm；

22,控制柜電源：1.5KW，2.2KW,3KW，5KW；

23,主機重量：約2600KG，4000KG，5600KG,7500KG；

拉力機主機的設計考慮了擴展裝配其它夾具以完成更多試驗的可能。如：配裝螺栓夾具可做螺栓的拉伸和保載，配裝彎曲夾具可做圓棒或板材的彎曲試驗，配裝剪切夾具可做圓棒剪切強度試驗，在壓縮空間中加配抗折、剪切、劈裂、彈性模量?jī)x等可做混凝土及水泥樣塊的相應試驗，此外，配上鋼球、錨鏈、扣件等夾具即可完成該產品的各項試驗。
