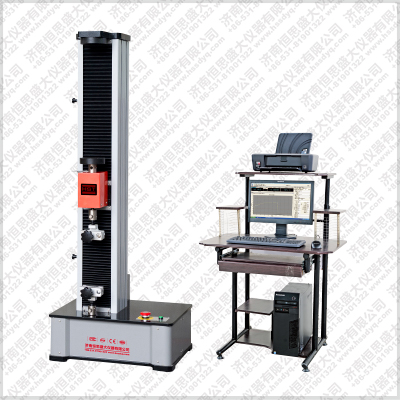

一、單臂電子試驗機產品簡介

uWDW系列微機控制電子萬能試驗機具有結構緊湊、簡單易用等特點，主要適用于金屬絲、金屬箔、塑料、薄膜、橡膠、食品包裝、紡織纖維、電線電纜、粘膠劑、土工、木材、紙張、接插件等行業的拉伸、剝離、撕裂等試驗。

二、單臂電子試驗機設備特點

1.主機特點

中橫梁采用三根導桿和石墨自潤滑套導向，強壯的導向光杠增加設備的橫向剛性，確保橫梁線性運動。

它能夠使十字街頭精確對齊，減少測量數據的差異，產生良好的整體精度；

高精度滾珠絲杠副使傳動更加平穩整機剛性高，運行平穩；

高精度電機驅動一套，精度高，響應快；

高精度傳感器，精度高，穩定性好。

2.控制器特點

力、變形的測量分辨率達到滿量程的1/300000；

AD采樣頻率可高達300Hz；

基于高端工控領域的SOC高端微處理器作為系統平臺，集測量、控制于一體，功能更強大，性能更穩定；

采用力、變形、位移三閉環全數字控制，控制環之間自動切換，且平穩過渡。控制算法采用先進的神經元自適應PID控制算法，無需繁瑣的PID參數設置，初學者也能輕松完成專業試驗任務；

4路24bit A/D高精準數據采集通道配合先進的數字濾波技術，采集數據更加準確、穩定、可靠；

2路高速光電編碼器（5MHz）信號采集通道，可選用更多輸出光碼信號的測量附件；

采用10M以太網做為數據接口，方便擴展各種測量附件；

采用超大規模可編程數字集成電路設計，體積小，功耗低、發熱少，工作特性更穩定可靠。

3.軟件特點：

試驗機軟件為各種材料或行業測試提供簡潔直觀的操作界面、可用戶編程的強大交互能力、完善的分析與報告功能以及內置大量的標準測試方法。即能夠滿足質量控制所需的簡單、易用、高效的要求，又能夠滿足科研院所深入研究材料性能所需的個性化試驗要求。

三、單臂電子試驗機技術指標

型號 WDW-1D

最大試驗力： 1kN

試驗機級別： 1級

試驗力測量范圍： 1%～100%FS

試驗力示值相對誤差： ±1%以內

試驗力分辨力： 1/300000FS

橫梁位移示值相對誤差： ±1以內

位移分辨力： 0.01mm

橫梁速度調節范圍： 0.05～500 mm/min

橫梁速度相對誤差： 設定值的±1%以內

有效拉伸空間： 600mm(標準機型，可按需求定做)

有效壓縮空間： 600mm(標準機型，可按需求定做)

外形尺寸： 425×400×1315mm
